Motor 6 pontas trifásico.

Motor 6 pontas trifásico.

O motor de seis terminais ou popularmente conhecido como motor 6 pontas elétrico é um motor trifásico de corrente alternada esta máquina elétrica mais popular na aplicação industrial é sem sombra de dúvidas um excelente conversor de energia elétrica em mecânica.

Seu surgimento se deu nas mãos de Nicolas Tesla  e o avanço tecnológico nos permite possuir hoje motores elétricos para todas as aplicações e seguimentos industriais.

Partindo da premissa que você conhece o motor elétrico trifásico de indução trataremos neste artigo sobre os tipos de fechamentos dos enrolamentos de motores elétricos trifásicos com seis terminais (motor 6 pontas).

Lembre-se que o motor fornece a opção de seis terminais para permitir a alimentação através de dois níveis distintos, por exemplo, 220 v e 380 v. Temos, portanto dois tipos de fechamentos para este tipo de motores são eles:

A.   Fechamento em triângulo

B.   Fechamento em estrela

Fechamento em Triângulo (Motor 6 Pontas)



Na maioria dos casos os motores possuem 6 pontas de cabos em sua caixa de ligação. O fechamento em triângulo proporciona o fechamento na menor tensão suportada, por exemplo: um motor que suporte 380 v e 220 v o fechamento em triângulo será para a tensão de 220 v.

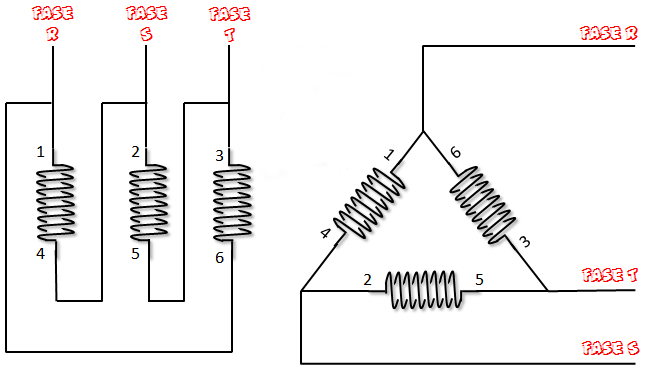

Será possível entender na ilustração abaixo como realizar o fechamento em triângulo do motor elétrico trifásico, observe que os terminais 1-6, 2-4  e 3-5 são interligados entre si e estas pontas são interligadas com a rede de alimentação trifásica.

Fechamento em Estrela (Motor 6 Pontas)





Bom, como vimos, a maioria dos motores apresentam pontas 6 e para podermos ligá-lo ao maior nível de tensão disponível devemos fecha-lo em estrela.

Este fechamento é basicamente o mais simples de ser desenvolvido, observe que o fechamento se dá com a a realização do curto circuito dos terminais 4-5-6 e realiza-se a alimentação trifásica utilizando os terminais 1, 2 e 3.

Veja a seguir uma ilustração deste fechamento.
